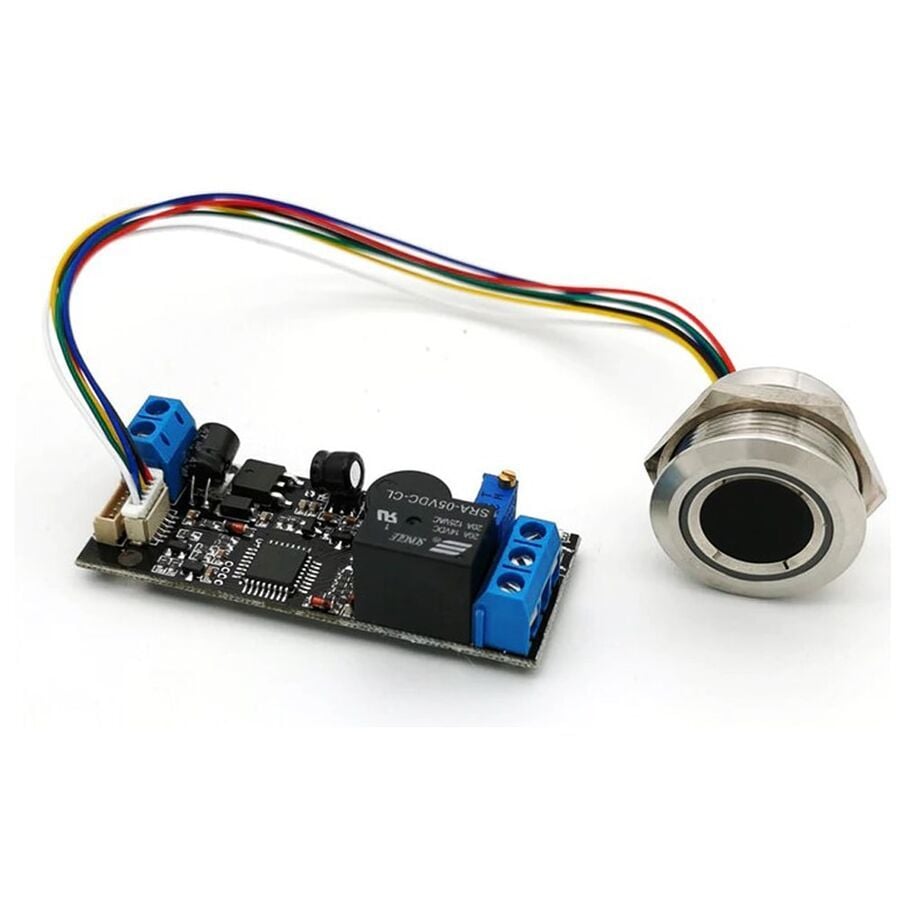

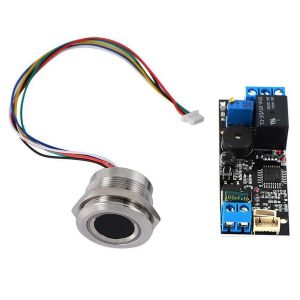

R503 Parmak izi Sensör + K202 12V Kontrol Kartı
Teknik parametre:
Güç kaynağı: DC12V
Çıkış: röle (maks. Akım: 10A)
Bekleme akımı: 15uA
Parmak izi kapasitesi: 120 adet
Boyutu: 64.4*25.4mm
Röle fonksiyonu: 0.5-30 saniye, röle zaman düğmesini döndürerek ayarlanabilir.
K202 düşük güç tüketimi için tasarlanmıştır ve yönetici/kullanıcı işlevini ekledi.

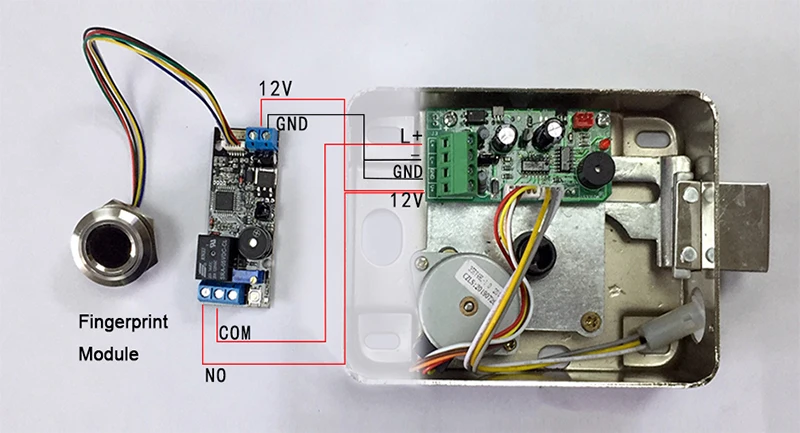

K202 bağlantı referans şeması:
K202 kontrol panosu için talimatlar:
1. Yönetici parmak izini kaydedin:Kısa bir süre içinde SET düğmesine basın, mavi gösterge ışığı hızlı yanıp söner ve kayıt durumunda sistem, aynı yönetici parmağını işitme müziği parmak izi kaydı başarılı olana kadar parmak izi toplama alanında birden fazla kez koyun. Parmak izi kayıt durumunda sistem sürekli olarak kaydedilebilir; Parmak izi daha fazla eklemeye gerek yoksa, birkaç saniye bekler.
2. Kullanıcı parmak izini kaydedin:Mavi gösterge ışığı hızlı yanıp sönene ve müziği duyana kadar yönetici parmak izine basın, kullanıcı parmak izi ekleyebileceği anlamına gelir. Aynı kullanıcı parmağını, işitme müziği başarılı olana kadar parmak izi toplama alanında birden fazla kez koyun. Parmak izi kayıt durumunda sistem sürekli olarak kaydedilebilir; Parmak izi daha fazla eklemeye gerek yoksa, birkaç saniye bekler.
3. Kullanıcı parmak izini sil:"Di-” ve müzik duyana kadar yönetici parmak izine yaklaşık 12 saniye basın, kullanıcı parmak izlerinin silindiği anlamına gelir.
4. Fabrika varsayılan geri:"Di” uzun bip sesi ve müziği duyana kadar SET düğmesine basın, başlatma işlemi başarılı demektir.

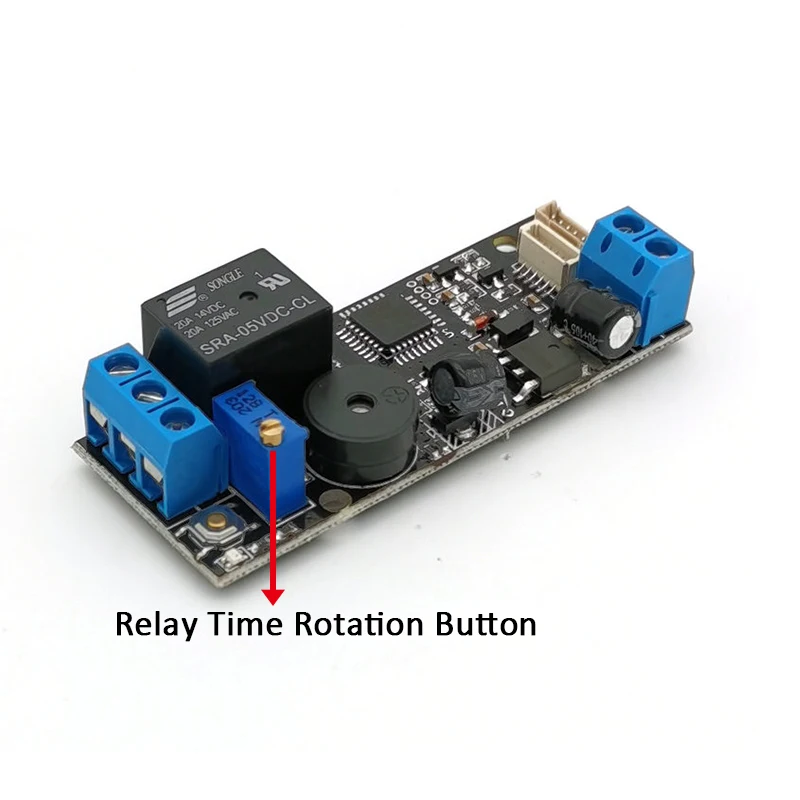

5. Röle süresini ayarlayın:Rölenin kapanış süresini 0.5 ila 30 saniye arasında ayarlamak için k2'yi döndürün. Röle kontak çıkışı, anahtar sinyali, voltaj çıkışı yok.
6. Kullanım:Parmağa basın, parmak izi geçtikten sonra röle kapanır ve kapanış süresi K2.
Not: fabrika durumunda herhangi bir parmak izi kullanılabilir, ancak parmak izi kaydedildikten sonra işlev geçersiz olacaktır.
● R503 su geçirmez versiyona yükseltme, su geçirmez seviye: IP65
Kullanım ortamının sıcaklığı büyük ölçüde dalgalandığında, yapıştırıcıyı etkileyebilir, böylece su geçirmez etkiyi etkileyebilir.
● K202 kullanım kılavuzunu aşağıdaki web sitesinden indirebilirsiniz:
https://www.dropbox.com/sh/9itshhkx0r9mdyt/AABPH-Dhleve3A1Mn5ZA34pCa?dl=0
● R503 kullanım kılavuzunu bu web sitesi bağlantısından indirebilirsiniz:
https://www.dropbox.com/sh/epucei8lmoz7xpp/AAAmon04b1DiSOeh1q4nAhzAa?dl=0
Youtube'da parmak izi nasıl kaydedileceği için ● K202 + R503 operasyon videosu:https://youtu.be/I_JdB_nY6xs
● Youtube'da röle süresini nasıl ayarlayacağınız için K202 + R503 operasyon videosu:https://youtu.be/4VDyL9OCjsM
K202 detayları:

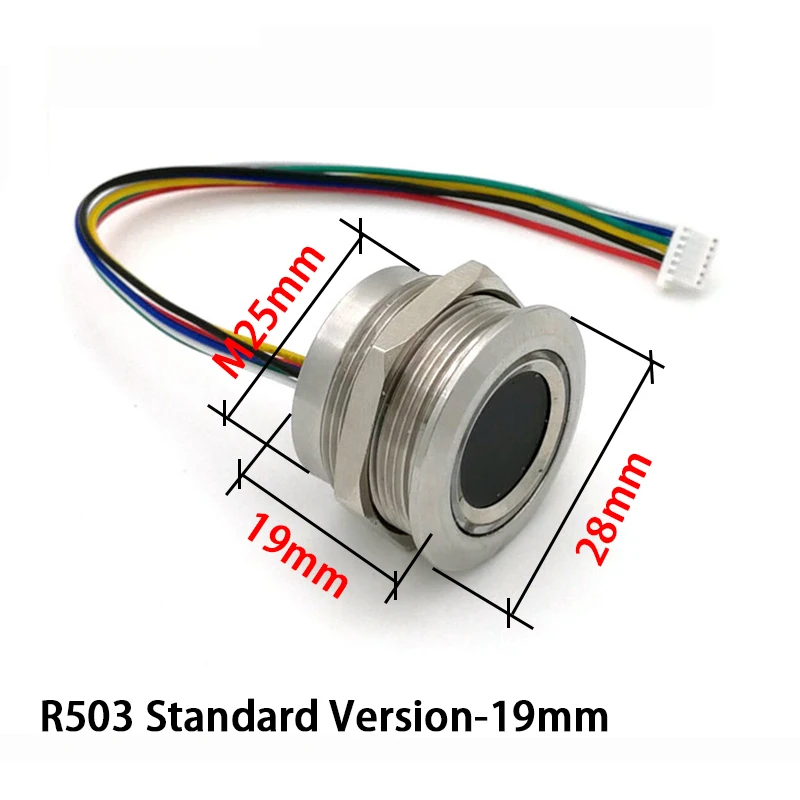

R503 detayları:
