DS0150 1MSa/S 200KHz Dijital Osiloskop Shell Montajlı

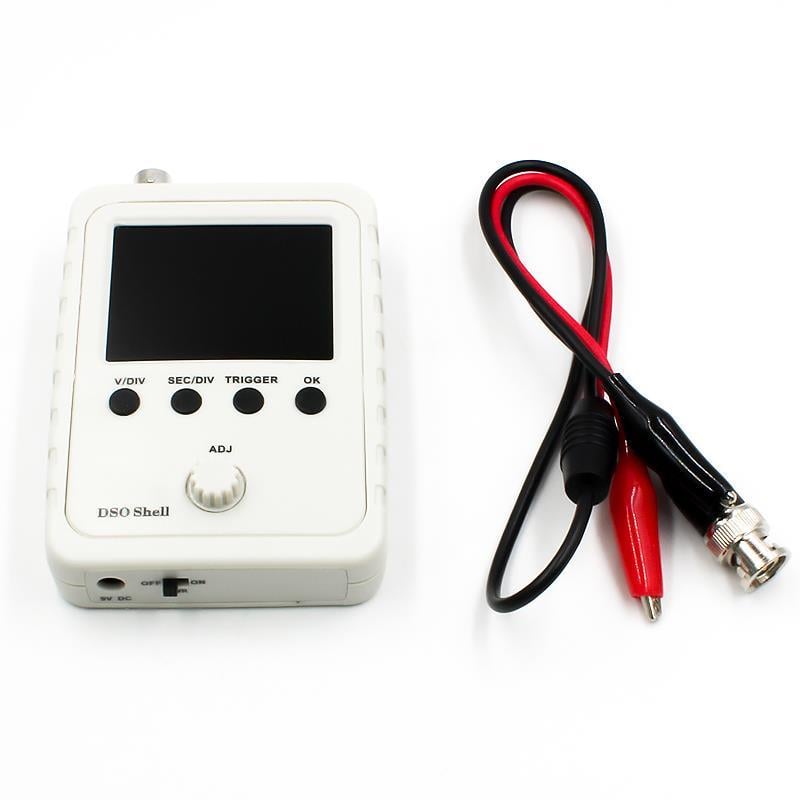

DSO150 Shell Montajlı Osiloskop Kiti
DSG SHELL (DSO150) dijital osiloskop kiti, ARM Cortex-M3 işlemci ve 2,4inç TFT ekranı bünyesinde bulundurmaktadır. Koruyucu kılıf montajı yapılmış osiloskop kitine tamamen uyumludur. Devre işletimi için kolay ve güvenilirdir. Frekans, periyod, nabız genişliği, görev oranı, MAKS./MIN./AVG./Peak-Peak/virtual değerleri gibi dalga şekli parametrelerini görüntüleyebilir.

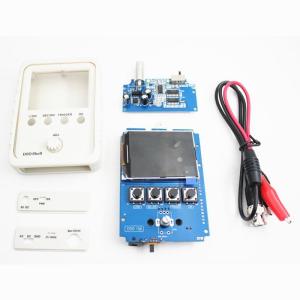

Not: Bu kit tamamen lehimlenmiştir, ancak kutusu tamamen monte edilmemiştir. Kutuyu kolaylıkla ürüne monte edebilirsiniz.
Özellikler:
ARM Cortex-M3 işlemcisini (STM32F103C8) benimseyin ve 2,4 inç renkli TFT ekrana sahip.
Bu kit bazında ikincil gelişim için kullanılır, örneğin Millivoltmeter, data logger olarak değiştirilebilir.
Kurulumu ve kullanımı kolay talimatlarla birlikte gelir.
Otomatik / Normal / Tek tetikleme modları ile moment dalga biçimini yakalamak kolaydır.
Mevcut yükselen veya düşen kenar tetiği.
Tetiklemeden önceki gözlemlenen önceki dalga şekli (negatif gecikme).
Dalga biçimi görüntüsünü herhangi bir zamanda dondurabilir (HOLD işlevi).
Dalga şekli parametresi ile frekans, periyot, darbe genişliği, görev oranı, MAKS./MIN./AVG./Peak-Peak/virtual değerleri içeren dijital ekran.
Dalga biçimi saklama işlevi: kapattıktan sonra dalga biçimini kaybetmez.
Kısa devre ve açık devre tespiti: kullanıcının lehim hatasını bulmasına yardımcı olabilir.
TFT kontrol cihazı tanıma fonksiyonu.
SMD, yeni başlayanlar için daha uygun lehimlenmiştir.
Maksimum Gerçek Zamanlı Örnekleme Hızı: 1MSa / s
Analog Bant Genişliği: 0-200KHz
Hassasiyet Aralığı: 5mV / div-20mV / idv
Maksimum Giriş Voltajı: 50Vpk (1X prob)
Giriş Empedansı: 1M ohm / 20pF
Doğruluk: 12 bit
Kayıt Uzunluğu: 1024 puan
Birleştirme Modları: DC / AC / GND
Zaman Baz Aralığı: 500s / Div - 10us / Div
Tetikleme Modları: Otomatik, Normal ve Tekli
Tetik Pozisyonu: Tampon Merkezi
Besleme Gerilimi: DC 9V (8-10V)
Akım Tüketimi: ~ 120mA @ 9V
Ana tahta boyutu: 94 * 65mm / 3.7 * 2.56in
Analog Kart Boyutu: 65 * 47mm / 2.56 * 1.85in
Ekran Boyutu: 52 * 40mm / 2 * 1.57in
Paket Boyutu: 14.5 * 10 * 3.7cm / 5.7 * 3.94 * 1.45in
Paket Ağırlığı: 179g / 6.33oz
