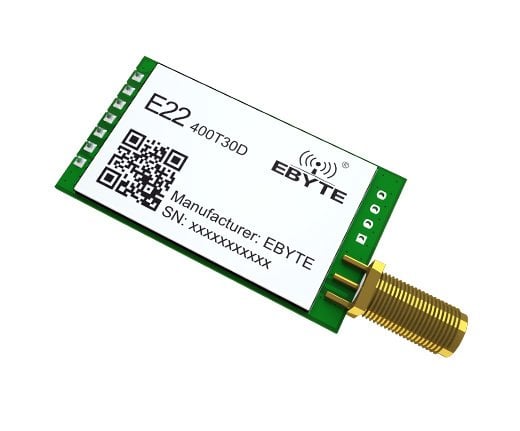

EBYTE Sx1268 410 - 493 mhz E22-400T30D 8KM
EBYTE

EBYTE Sx1268 410 - 493 mhz E22-400T30D 8KM

893,00 TL + KDV
Kategori
RF Modüller
Stok Kodu
T9
Fiyat
893,00 TL + KDV
KDV Dahil Fiyat
1.071,60 TL
ÜCRETSİZ KARGO
4000 TL ve Üzeri Tüm Siparişlerinizde Kargo Bedava
HIZLI GÖNDERİM
15:00'a Kadar Verilen Tüm Siparişler Aynı Gün Kargoda
GÜVENLİ ALIŞVERİŞ
Bilgileriniz 256 Bit SSL Sertifikası ile Güvenlik Altında
TAKSİTLİ ALIŞVERİŞ
Tüm Banka Kartlarına 12 Aya Kadar Varan Taksit İmkanı
Ürün Bilgisi
Yorumlar
Taksit Seçenekleri
Önerileriniz
Ürün Bilgisi



Limit Parameters

Main ParametersPerformanceRemarksMin.MaxPower supply（V）05.5Voltage over 5.5V will cause permanentdamage to moduleBlocking power（dBm）-10Chances of burn is slim when modules areused in short distanceOperating temperature（℃）-4085/


Operating parameter

Main ParametersPerformanceRemarksMin.Typ.Max.Operating voltage（V）3.35.05.5≥5.0 V ensures output powerrCommunication level（V）3.3For 5V TTL, it may be at risk of burningdownOperating temperature（℃）-40-85Industrial designOperating frequency（MHz）410.125-493.125Support ISM bandTX Current(mA)610Instant power consumptionRX current（mA）17Sleep current（μA）2Software is shut downMax Tx power（dBm）29.530.030.5Receiving sensitivity（dBm）-146-147-148Air data rate is 2.4kbpsAir data rate（bps）0.3k2.4k62.5kControlled via user’s programming


Main parameterDescriptionRemarksDistance for reference8kmTest condition：clear and open area, antenna gain: 5dBi，antenna height: 2.5m，air data rate: 2.4kbpsTX length240 ByteCan be configured via command as 32/64/128/240 bytesper packet to transmitBuffer1000 ByteModulationLoRaCommunication interfaceUARTPackageDIPConnector1*7*2.54mmSize24*43mmAntennaSMA-K50 ohm impedance


CH-E22-400T30D尺寸


No.NameDirectionFunction1M0Input（weak pull-up）Work with M1 to decide 4 working modes of module (not suspended, if notused, could be grounded).2M1Input（weak pull-up）Work with M0 to decide 4 working modes of module (not suspended, if notused, could be grounded).3RXDInputTTL UART inputs, connects to external (MCU, PC) TXD output pin. Can beconfigured as open-drain or pull-up input. Ground4TXDOutputTTL UART outputs, connects to external RXD (MCU, PC) input pin. Can beconfigured as open-drain or push-pull output5AUXOutputTo indicate module ’s working status & wakes up the external MCU. During theprocedure of self-check initialization, the pin outputs low level. Can beconfigured as push-pull output (can be suspended).6VCCInputPower supply ：3.3~ 5.5V DC7GNDInputGround8~11Fixed hole-Fixed hole
