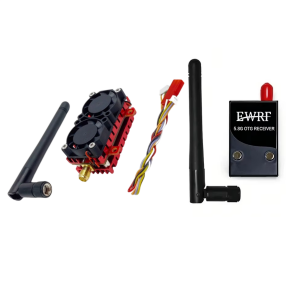

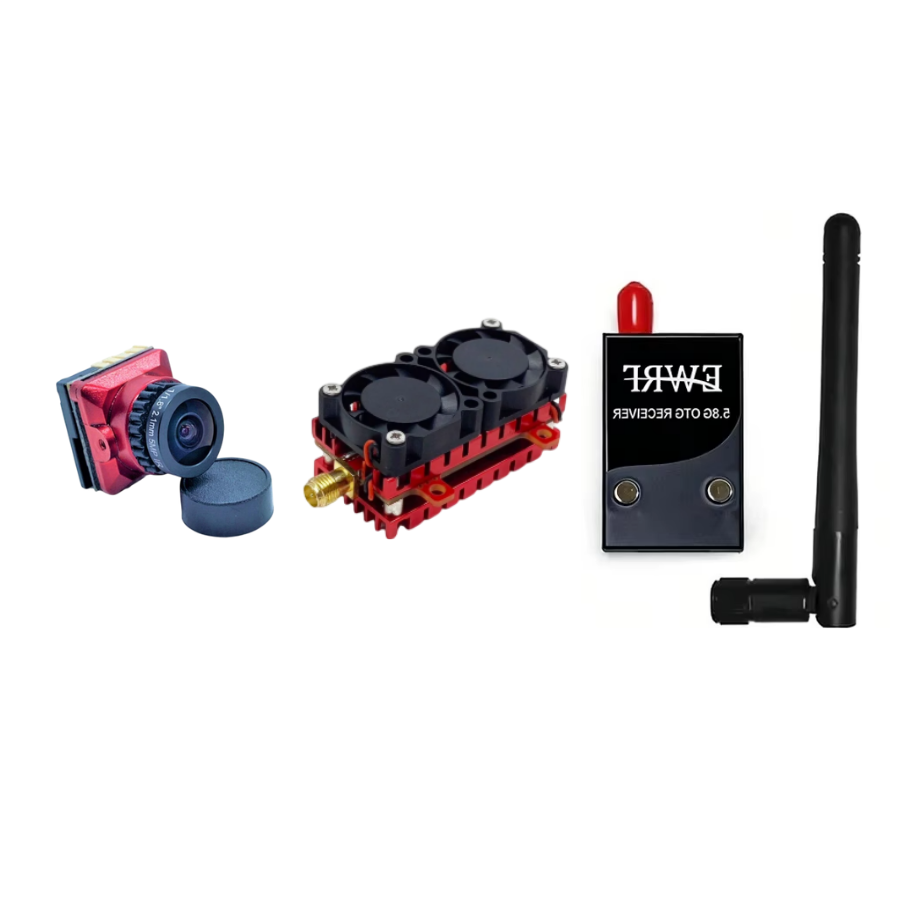

EWRF 708R 5.8G 48 Kanallı , 5.8ghz 2000w , Uzun Mesafeli Görüntü aktarıcı Modül ve 1200 TVL Kamera Seti
1. 1/2,5 inç 3 MP çözünürlüklü lens, yüksek kaliteli optik cam ve metal işçilik.
2. Lens daha kolay kullanım için 2,8 ila 12 mm arasında yakınlaştırılabilir.
3. Lens, yüksek hassasiyetli motora sahip motorlu bir mercektir.
4. Yüksek kaliteli alüminyum alaşım malzemeden üretilmiştir, sağlam performans.
5. Uzun kullanım ömrü, doğrudan değiştirme ve kolay kurulum.
Özellikler:
Durum: %100 Yeni
Ürün Türü: Kamera Lensi
Renk: Resimde gösterildiği gibi.
Malzeme: Alüminyum Alaşım
Model: CW-M14VG2812-3MP(Otomatik İris)
Odak Uzunluğu: 2,8-12 mm
Diyafram D/f': 1,4
Montaj: M14
Resim Formatı: 1/2,7
Alan: 93-28,7
Çözünürlük: 3 MP
Flanş BFL: 7,1-13,6 mm
TS582000 5.8G 2000MW Video ve Ses Gönderici
Güç vermeden önce anteni bağladığınızdan emin olun, aksi takdirde ürün yanacaktır!
1. Temel parametreler:
-Ağırlık: 33g (antensiz)
-Boyutlar (L * W * T):50*25*27mm, SMA dışbükey 10mm. Sabitleme delikleri 30.5*30.5mm aralık.
-Çalışma gerilimi: DC7V-36V(2s-8s)
-Çalışma akımı: 12v durumda 800MA ± 100MA
-Maksimum güç tüketimi: 10 watt
-RF iletim gücü: 33dbm'den (2.0 watt) daha büyük
-64 çalışma kanalı, buton seçilebilir ayarlar
-4 güç seviyesi, buton seçilebilir ayarlar
-5.8GHz video iletim verici (PAL ve NTSC ile uyumlu) kompakt yapısı, küçük boyutu, yüksek iletim gücü
-Büyük ölçekli entegre devreler ve otomotiv dereceli bileşenler kullanarak, yüksek güvenilirlik
Dahili frekans faz kilitli döngü, düşük harmonik radyasyon, yüksek güvenilirlik, dijital faz kilitli döngü devresi kullanarak kararlılık, sıcaklık kayması fenomeni yok.
-Destek TBS protokolü osd ayar parametresi.
Güç kanalı düğmesi nasıl kullanılır
3. Arayüz tanımı ve dış boyut şeması
1, kırmızı kalın çizgi DC-IN grafik güç pozitif giriş, destek aralığı 7-36v.
Grafik iletim için 2 、 siyah kalın çizgi GND negatif güç girişi.
3, sarı VIDEO analog video sinyal girişi
4 、 beyaz veri osd parametre iletişim veri hattı ayarlamak, destek protokolü smartaudio
5, siyah ince çizgi GND grafik iletim çıkışı negatif kutup
6, kırmızı ince çizgi 5V-OUT şekil pozitif kutup, maksimum çıkış akımı 350MA aktarın. Not: benzer bir 5-12 bu kadar geniş voltaj kamerasına bağlı, yetersiz kamera güç kaynağı voltajı olabilir, görüntü yok.
Öğe Adı : 1200TVL Mini Kamera
Boyut : 22mm x 22mm
Format : PAL Opsiyonel
PAL: 976H×582V
NTSC: 976H×494V
Video Çıkışı : 1,0Vp p/75ohm
AGC : 0,25/0,50/0,75/1,00 4 seviye ayarlanabilir, maks. 55dB
WB : AÇIK/KAPALI
Pozlama Türü: elektronik pozlama
Elektronik Deklanşör: 1/50(1/60) 1/100000 saniye
Gama Düzeltmesi: 0,45/1,0
Senkronizasyon Modu: inter sink
Lens: 2,5 mm 130 derece/2,8 mm 120 derece isteğe bağlı
Şartname:
Çalışma Gerilimi: DC5 ila 12V (geniş gerilim, 5 ila 13V arasında ölçülmüştür)
Çalışma Akımı: 70mA(düşük güç tüketimi)
Çalışma Sıcaklığı. : -20 derece ila 60 derece
Islaklık: %0 ~ %98
