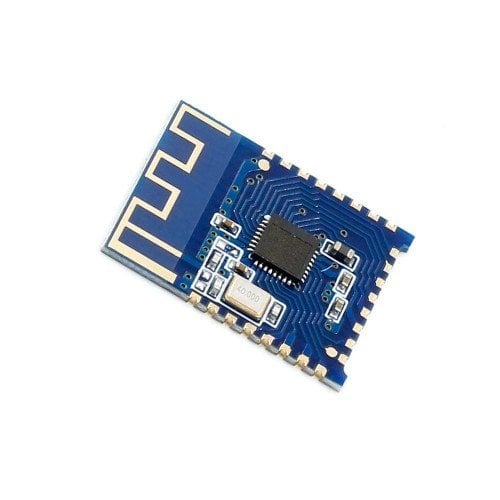

JDY-23 Bluetooth 5.0 modülü BLE5.0

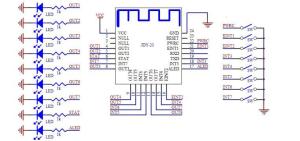

Pin fonksiyon açıklaması
|
|
Özellikler |
Açıklama |
|
1 |
VCC |
Güç kaynağı (1.8-3.6V) |
|
2 |
NULL |
Hayır |
|
3 |
NULL |
Hayır |
|
4 |
OUTPUT1 |
IO1 çıkış pimi (destek APP kontrolü yüksek ve düşük seviye) |
|
5 |
OUTPUT2 |
IO2 çıkış pimi (destek APP kontrolü yüksek ve düşük leve) |
|
6 |
STAT |
Bağlantı durumu pimi, bağlı yüksek, bağlı değil düşük |
|
7 |
INPUT7/PWM4 |
INPUT7 modu: giriş pimi için, uygulama bu pimin durumunu okuyabilir. PWM modu: PWM4 çıkış pimi, APP PWM4 kontrol edebilirsiniz
Darbe genişliği
Varsayılan: INPUT7 modu
|
|
8 |
OUTPUT3 |
IO3 çıkış pimi (destek APP kontrolü yüksek ve düşük seviye) |
|
9 |
OUTPUT4 |
IO4 çıkış pimi (destek APP kontrolü yüksek ve düşük seviye) |
|
10 |
OUTPUT5 |
IO5 çıkış pimi (destek APP kontrolü yüksek ve düşük seviye) |
|
11 |
INPUT6/PWM3 |
INPUT6 modu: giriş pimi için, uygulama bu pimin durumunu okuyabilir. PWM modu: PWM3 çıkış pimi, APP PWM3 kontrol edebilirsiniz
Darbe genişliği
Varsayılan: INPUT6 modu
|
|
12 |
INPUT5/PWM2 |
INPUT5 modu: giriş pimi için, uygulama okuyabilir
Bu pimin durumu.
PWM modu: PWM2 çıkış pimi, APP PWM2 kontrol edebilirsiniz
Darbe genişliği
Varsayılan: INPUT5 modu
|
|
13 |
OUTPUT6 |
IO6 çıkış pimi (destek APP kontrolü yüksek ve düşük seviye) |
|
14 |
OUTPUT7 |
IO7 çıkış pimi (destek APP kontrolü yüksek ve düşük seviye) |
|
15 |
INPUT4 |
Giriş pimi için, uygulama bu pimin durumunu okuyabilir. |
|
16 |
EINT2 |
Giriş pinini kesme (bağlı durumda, uygulamaya IO durumunu aktif olarak göndermek için basın) |
|
17 |
ALED |
Yayın göstergesi pimi |
|
18 |
INPUT3/PWM1 |
INPUT3 modu: giriş pimi için, uygulama thi pininin durumunu okuyabilir. PWM modu: PWM1 çıkış pimi, APP PWM1 kontrol edebilirsiniz
Darbe genişliği
Varsayılan: INPUT3 modu
|
|
19 |
TXD |
Seri çıkış pimi (TTL seviyesi) |
|
20 |
RXD |
Seri giriş pimi (TTL seviyesi) |
|
21 |
EINT1 |
Giriş pinini kesme (bağlı durumda, uygulamaya IO durumunu aktif olarak göndermek için basın) |
|
22 |
PWRC |
Uyku uyandırma pimi, aktif düşük
Bağlı durumda, AT komutu çekilebilir
PWRC pimi ile düşük.
|
|
23 |
RST |
Sıfırlama pimi, aktif düşük |
|
24 |
GND |
Güç zemin |
|
Sıra |
Talimat |
Etkisi |
Master/Slave |
Varsayılan |
|
1 |
AT + VER |
Sürüm numarası |
S |
JDY-23-V2.1 |
|
2 |
AT + RST |
Yumuşak sıfırlama |
S |
- |
|
3 |
AT + disk |
AT komutu kesildi |
S |
- |
|
4 |
AT + STAT |
|
|
00 |
|
5 |
+ Mac'te |
MAC adresi |
S |
- |
|
6 |
AT + BAUD |
Baud hızı |
S |
9600 |
|
7 |
+ Uykuda |
Uyku |
S |
|
|
8 |
AT + NAME |
Yayın adı |
S |
JDY-23 |
|
9 |
AT + STARTEN |
Önyükleme uyku veya uyandırma |
S |
0(开机唤醒) |
|
10 |
AT + ADVIN |
Yayın aralığı |
S |
1(200mS) |
|
11 |
AT + HOSTEN |
Köle modu veya IBEACON çalışma modu |
S |
0(从机) |
|
12 |
AT + IBUUID |
IBEACON UUID |
S |
FDA50693A4E24FB1AFCFC6EB07647825 |
|
13 |
+ Büyük |
IBEACON büyük |
S |
10 |
|
14 |
+ Minör |
IBEACON minör |
S |
7 |
|
15 |
AT + IBSING |
1 metrede sinyal kalibrasyonu |
|
0x32 |
|
16 |
AT + ALED |
Yayın LED göstergesi anahtarı |
|
1 |
|
17 |
AT + IBPWR |
IBEACON şarkı değeri |
S |
50 |
|
18 |
+ Varsayılan olarak |
Sıfırla |
S |
- |
|
19 |
AT + POWR |
Güç iletimi |
S |
8 |
|
20 |
+ ENLOG AT |
Seri çıkış günlüğü anahtarı |
S |
0 |
|
21 |
AT + MTU |
Seri bağlantı noktasını uzun sayıda paket göndermek için uygulamaya ayarlayın |
S |
1 |
|
22 |
AT + BATT |
Pili ayarla |
S |
0 |
