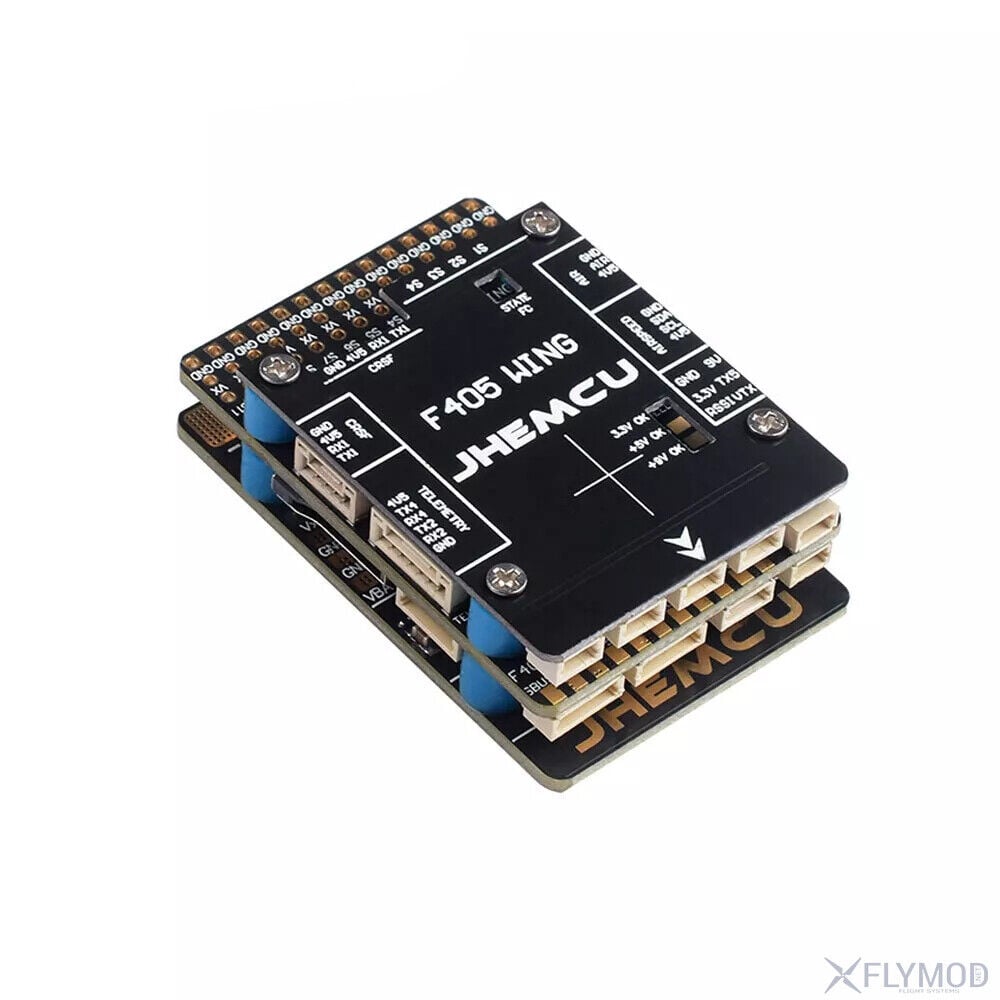

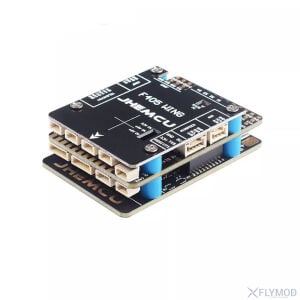

JHEMCU F405 WING İnav Uçuş Kontrol Kartı
JHEMCU F405 WING uçuş kontrol sistemi, sabit kanatlı insansız hava araçları için tasarlanmış olup INAV yazılımı ile uyumludur. Kararlı uçuş verisi işleme imkânı sunan STM32F405 mikrodenetleyicisi temel alınarak geliştirilmiştir. Sistemde ICM-42688-P jiroskop ve barometre bulunmakta olup, uçuş kayıtlarını (log) saklamak için harici TF kart desteği mevcuttur. SBUS, IBUS, ELRS ve DSMX dahil olmak üzere çok çeşitli alıcılarla uyumludur. 54*36*16 mm boyutlarında kompakt bir tasarıma sahip olan kart, jumper'lar aracılığıyla yapılandırılabilen çeşitli güç çıkışları ile donatılmıştır. Ayrıca, DJI O3 ve analog vericilerle uyumluluk dahil olmak üzere video alt sistemlerinin kontrolünü de sağlar.

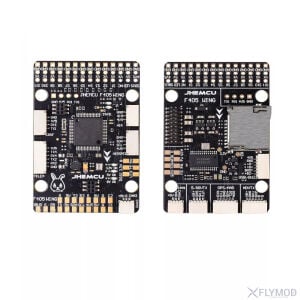

1 MB flash belleğe sahip STM32F405 denetleyici ile donatılmış olup, altı adet UART portu sayesinde harici modüllerin esnek bir şekilde bağlanmasına olanak tanır.

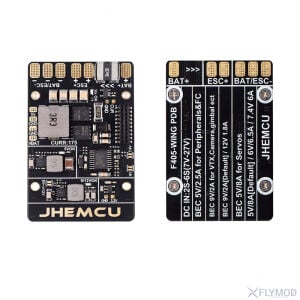

Dahili ampermetreye, çoklu BEC çıkışlarına (5V/8A, 9V/2A, 3.3V LDO) ve voltaj anahtarlama özelliğine sahip entegre güç dağıtım kartı (PDB) içerir.
DJI O3 dahil olmak üzere dijital ve analog video aktarımını destekler; ayrıca tam kapsamlı OSD, barometre ve ICM-42688-P jiroskop ile donatılmıştır.
Sessize alma düğmeli dahili bir buzzer'a ve yazılım güncelleme (firmware) için BOOT düğmesine sahiptir; ayrıca 5V BEC üzerinden beslenen WS2812 programlanabilir LED'leri destekler.
İşlemci: STM32F405RG
Sensör: ICM-42688-P
Yazılım sürümü: INAV JHEMCUF405WING. HEX
Blackbox: TF kartı 1 MB (ayrı olarak temin edilir)
Barometre: Evet
OSD: Evet
IIC: Evet
UART: 6
Buzzer: Evet
Voltaj ve akım sensörü: Dahili
BEC:
Servo için 5V/8A (6V/6,5A veya 7,4V/6A olarak değiştirilebilir)
Uçuş kontrolcüsü için 5V/2,5A
Haritalama (görüntü aktarımı) için 9V/2A (12V/1,8A olarak değiştirilebilir), 3,3V LDO 450 mA
Görüntü aktarımı: Analog görüntü aktarımı, DJI O3 ve diğer HD dijital sistemleri destekler
Alıcı: SBUS, IBUS, DSM2, DSMX, TBS, ELRS CRSF vb.
WS2812 programlanabilir LED desteği
Boyut: 54*36*16 mm
