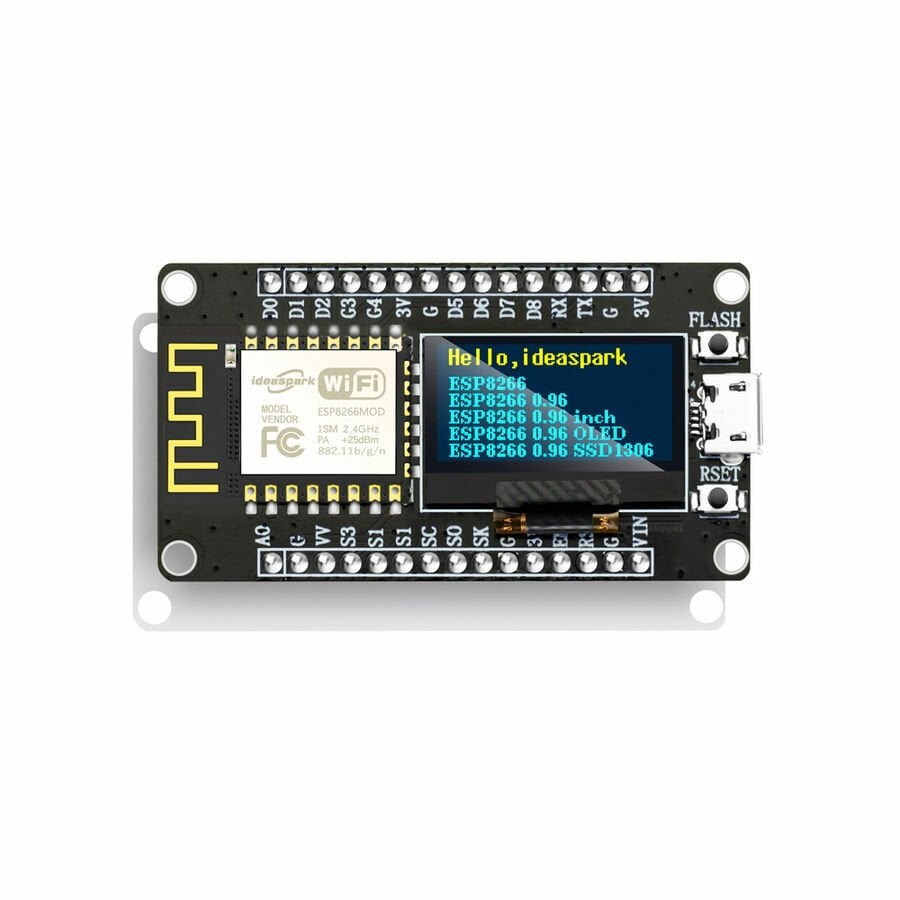

NodeMCU ESP8266 0.96 Inch Oled Wifi Modülü
Özellikler:
1. Bu, geleneksel bir ESP8266 modülünün tüm özelliklerine sahip bir ESP8266 0.96 OLED kartıdır.
2. 0.96 inç OLED ekranlar ile sorunsuz entegrasyon, teller ve test panoları ihtiyacını ortadan kaldırır.

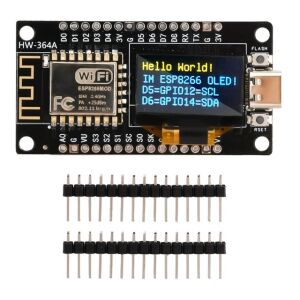

3. Yönetim kurulu SDA (D6/GPIO14) ve SCL (D5/GPIO12) pimleri ile OLED ekrana bağlanmak için I2C kullanır.
4. Modül bir ekran şablonu ile eşleştirilir ve bu kartla çeşitli bilgi ve veriler görüntülenebilir.
5. Ekran fonksiyonu, I2C ve SPI arayüzleri ile uyumlu 128 sürücü ile yüksek çözünürlüklü SSD-1306 x 64, tip-c veya mikro USB arabirimleri kullanılarak bağlanabilir ve arayüzler ihtiyaçlara göre seçilebilir.
Ürün tanıtımı:
Bu devre, aynı boyut ve çevresel bağlantı noktaları ile geleneksel ESP8266 modüllerinin tüm işlevlerini sağlayan, ESP8266 NodeMCU ve 0.96 inç OLED ekranı entegre eder. Yüksek performans geliştirme araçlarının yanı sıra yüksek çözünürlüklü veri ekranı. Birden fazla programlama modunu destekler ve bir 80MHz ana frekans ve 4MB flash bellek ile bir ESP8266 çipine sahiptir, bu da çeşitli görevlerin ve uygulamaların işlenmesini kolaylaştırır, tam bir ağ protokolü yığını ve güvenlik mekanizması yanı sıra. Düşük güç tüketimi ve yüksek performansa sahiptir, bu da yeni başlayanlar ve profesyoneller için IoT projelerini geliştirmeyi ve uygulamayı uygun hale getirir.
Parametreler:
Çalışma voltajı: 3.3V
Giriş voltajı: 7-12V
Dijital I/0 pin (DIO): 16
Analog giriş pimi (ADC): 1
UART: 1
SPI: 1 1
12Cs: 1
Sürücü. CH340G
Flash bellek: 4 MB
SRAM: 64 KB
Saat hızı: 80 MHZ
Mikrodenetleyici: Tensilica 32-bit RISC CPU Xtensa LX106
Modül boyutu: 59mm * 31mm
LOT projenizde akıllıca kurulabilen küçük modül, CH340 tabanlı yerleşik USB-TTL, tak ve çalıştır
0.96 inç SD1306 OLED parametreleri:
OLED kendinden yayan, arka ışık yok
Ekran malzemesi: cam, iyi koruma gerektiren
Boyutu: 0.96 inç
Renk: sarı mavi
Voltaj: 3.3V-5V DC
Perspektif:>160 °
Yüksek çözünürlük: 128128
Sürücü lC: SSD1306
I12C arayüzü:
SCL: I12C seri saat
DA: l2C seri veri
Çalışma sıcaklığı: -30 ° C ~ 70 ° C
Modül boyutu: 25mm x 17mm
Dikkat:
Şemaya göre kablolamaya dikkat edin ve herhangi bir hata yapmayın.
Bu belge sadece düzenleme sırasında ürün anlayışını ve parametrelerini temsil eder ve önceden haber verilmeksizin değiştirilebilir.
Güç kaynağı voltajı modülün maksimum dayanım voltajını aşmamalıdır, aksi takdirde modüle zarar vermek kolaydır.
Paket şunlardır:
1X modülü
2X satır pimi
