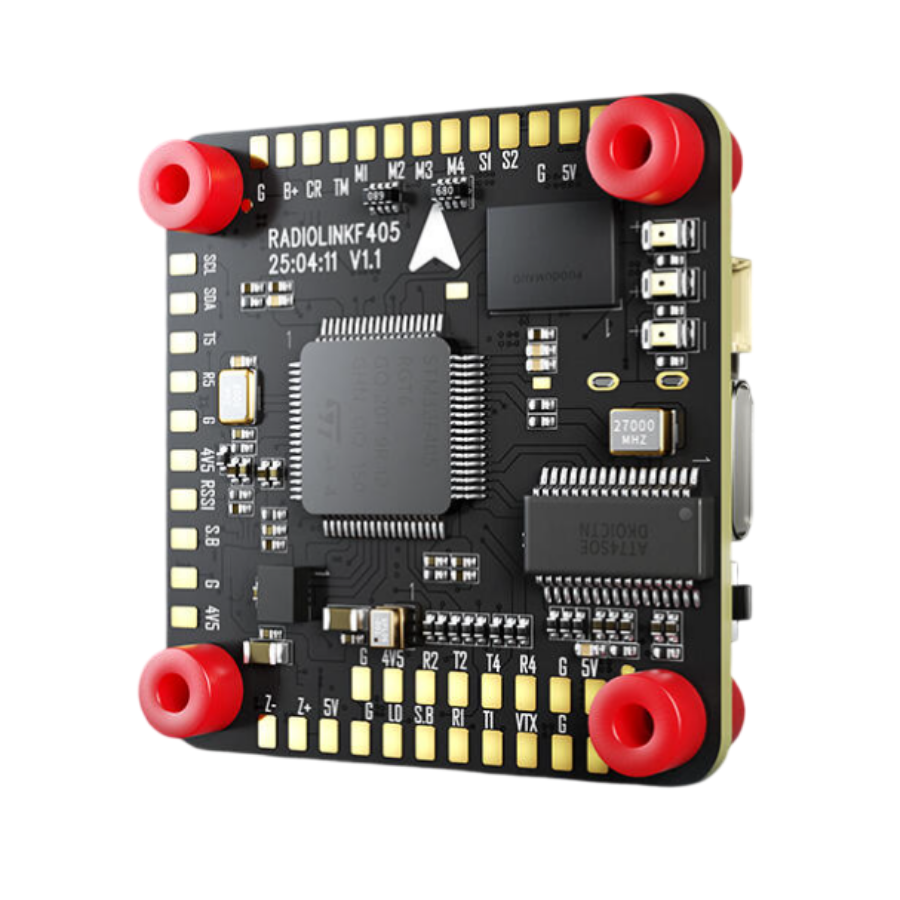

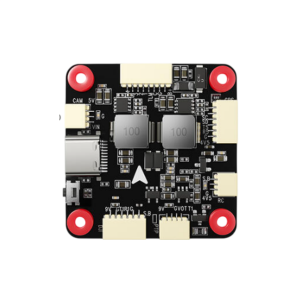

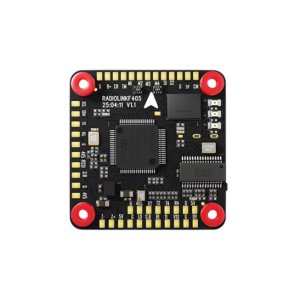

Radiolink F405 Uçuş Kontrol Kartı
RadioLink F405 Uçuş Kontrolcüsü, güçlü bir STM32F405RGT6 32-bit işlemci, BMI270 jiroskop ve SPL06 barometre entegre eden kompakt, yüksek performanslı hepsi bir arada uçuş kontrol sistemidir. ArduPilot, Betaflight ve INAV gibi yaygın yazılımları destekler ve 2–6 eksenli çok rotorlu araçlar, sabit kanatlı uçaklar, helikopterler, arabalar, botlar, çim biçme makineleri ve robotik platformlar dahil olmak üzere geniş bir uygulama yelpazesi için tasarlanmıştır. 30.5×30.5mm boyutunda ve sadece 9.5g ağırlığında olan bu ürün, gelişmiş devre koruması, tak-çalıştır arayüzleri ve geniş çevresel uyumluluk özelliklerine sahiptir.
Temel Özellikler
- Yüksek performanslı STM32F405 İşlemci (168MHz)
Yarış ve otonom uçuş için ultra hızlı yanıt ve yüksek hassasiyetli kontrol sağlar. - 128MB Dahili Blackbox
Daha iyi ayarlama ve analiz için uçuş kayıt depolama desteği sunar. - Komple ve Hafif
Sadece 30.5 × 30.5 mm, ağırlığı 9.5g, sıkı yapılar için mükemmel bir şekilde uyum sağlar. - Entegre OSD (AT7456E)
Dış bir OSD kartına ihtiyaç duymadan FPV üzerinden gerçek zamanlı uçuş verilerini görüntüler. - Tak ve Çalıştır Video Desteği
DJI HD, CADDX ve analog video iletim sistemleriyle uyumludur. - 6 PWM Çıkışı (M1–M6)
Geniş bir uçuş konfigürasyonu yelpazesini destekler. - Birden Fazla UART Portu (×5)
Telemetri, GPS, VTX ve diğer çevre birimlerini kolayca bağlayın. - Sağlam Anti-Girişim Koruması
TVS diyotları, kalınlaştırılmış bakır PCB ve kapasitör filtreleme ile üç katmanlı EMI koruması. - Geniş BEC Desteği (3.3V/5V/9V)
Kameralar, OSD'ler, LED'ler, alıcılar vb. için entegre 3 kanallı BEC.
Teknik Özellikler
Boyut & Ağırlık
|
Ürün |
Özellik |
|
Boyut |
30.5 × 30.5 mm |
|
Ağırlık |
9.5g (0.34oz) |
Donanım
|
Ürün |
Özellik |
|
İşlemci |
STM32F405RGT6 |
|
Jiroskop |
BMI270 |
|
Barometre |
SPL06 |
|
Blackbox |
128MB |
|
OSD Modülü |
AT7456E |
Bağlantı & G/Ç
|
Özellik |
Özellik |
|
Kanal Çıkışı |
M1–M6 |
|
UART Portları |
5 |
|
I2C |
Desteklenen |
|
ESC Özellikleri |
UART3 RX, OneShot, PWM, İki Yönlü DShot |
|
Signal Girişi |
SBUS, CRSF |
|
USB Port |
Type-C |
|
Video İletimi |
HD/Analog tak-çalıştır |
|
LED Şerit |
Destekleniyor (lehime padleri ile) |
|
RSSI Çıkışı |
Destekleniyor |
|
Buzzır |
Destekleniyor |
Güç Kaynağı
|
Özellik |
Özellikler |
|
Giriş Voltajı |
2S–6S |
|
BEC Çıkışı |
3.3V/300mA, 5V/3A, 9V/3A |
|
9V Anahtar |
KULLANICI1 kontrolü |
Firmware Uyumluluğu
- ArduPilot
- Betaflight
- INAV
Çalışma Koşulları
|
Ürün |
Aralık |
|
Temp |
-30°C ~ +85°C |
|
Desteklenen Modeller |
2–6 eksenli dronlar, sabit kanatlı uçaklar, helikopterler, arabalar, botlar, robotlar, çim biçme makineleri, yem botları |
Fonksiyonel Vurgular
- Akıllı BEC Anahtarlama esnek video güç kaynağı için
- 2oz bakır, ferrit boncuklar, TVS ve DC aşırı gerilim direnci ile entegre EMI Koruması
- Optimize Edilmiş Lehim Pad Düzeni akıcı kablolama ve %40 kurulum verimliliği artışı için
- Akıllı Ayarlama Radiolink Görev Planlayıcı, INAV veya Betaflight Konfigüratörü aracılığıyla
- Kullanıcı Dostu Arayüzler: DJI Digital FPV, CADDX ve analog sistemlerle sorunsuz bir şekilde entegre olur
