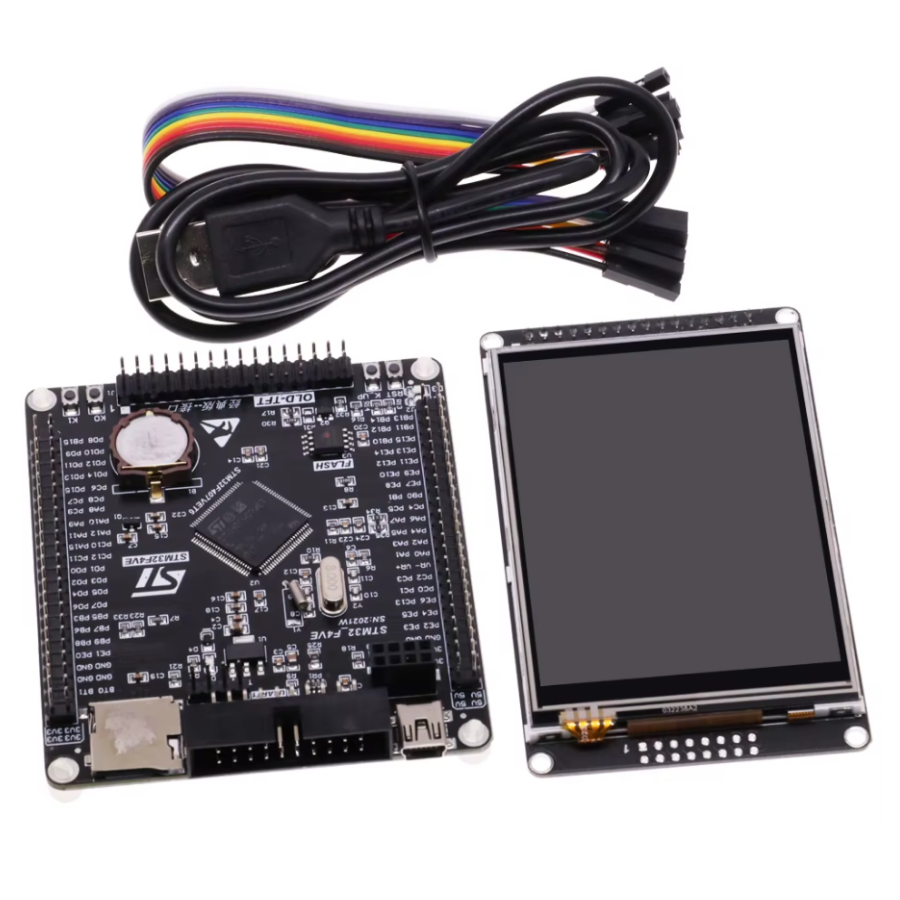

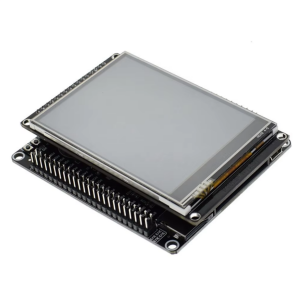

STM32F407VET6 3.2" TFT LCD Ekranlı Dokunmatik Geliştirme Kartı
STM32F407, 168 MHz'e kadar frekansta çalışan yüksek performanslı ARM®Cortex®-M4 32 bit RISC çekirdeğine dayanmaktadır. Cortex-M4 çekirdeği, tüm ARM tek hassasiyetli veri işleme talimatlarını ve veri türlerini destekleyen tek hassasiyetli bir Kayan Nokta Birimi (FPU) içerir. Ayrıca, uygulama güvenliğini artıran eksiksiz bir DSP talimatı seti ve bir bellek koruma birimi (MPU) uygular. STM32F407, yüksek hızlı gömülü bellekler (512 KB Flash bellek, 192 KB'a kadar SRAM), 4 KB'a kadar yedek SRAM ve iki APB veri yoluna, üç AHB veri yoluna ve 32 bit çoklu AHB veri yolu matrisine bağlı geniş bir yelpazede gelişmiş G/Ç ve çevre birimleri içerir.
Anakart, üç adet 12 bitlik ADC, iki adet DAC, düşük güçlü bir RTC, motor kontrolü için iki adet PWM zamanlayıcısı da dahil olmak üzere on iki adet genel amaçlı 16 bitlik zamanlayıcı, iki adet genel amaçlı 32 bitlik zamanlayıcı ve bir adet gerçek rastgele sayı üreteci (RNG) sunmaktadır. Ayrıca standart ve gelişmiş iletişim arayüzlerine de sahiptir.
STM32F407VET6 3.2" TFT LCD Ekranlı Dokunmatik Geliştirme Kartı Özellikleri;
STM32F407, 168 MHz'e kadar frekansta çalışan yüksek performanslı ARM®Cortex®-M4 32 bit RISC çekirdeğine dayanmaktadır. Cortex-M4 çekirdeği, tüm ARM tek hassasiyetli veri işleme talimatlarını ve veri türlerini destekleyen tek hassasiyetli bir Kayan Nokta Birimi (FPU) içerir. Ayrıca, uygulama güvenliğini artıran eksiksiz bir DSP talimatı seti ve bir bellek koruma birimi (MPU) uygular. STM32F407, yüksek hızlı gömülü bellekler (512 KB Flash bellek, 192 KB'a kadar SRAM), 4 KB'a kadar yedek SRAM ve iki APB veri yoluna, üç AHB veri yoluna ve 32 bit çoklu AHB veri yolu matrisine bağlı geniş bir yelpazede gelişmiş G/Ç ve çevre birimleri içerir.
Anakart, üç adet 12 bitlik ADC, iki adet DAC, düşük güçlü bir RTC, motor kontrolü için iki adet PWM zamanlayıcısı da dahil olmak üzere on iki adet genel amaçlı 16 bitlik zamanlayıcı, iki adet genel amaçlı 32 bitlik zamanlayıcı ve bir adet gerçek rastgele sayı üreteci (RNG) sunmaktadır. Ayrıca standart ve gelişmiş iletişim arayüzlerine de sahiptir.
STM32F407VET6 3.2" TFT LCD Ekranlı Dokunmatik Geliştirme Kartı Özellikleri;
- Çekirdek: FPU'lu ARM® 32-bit Cortex®-M4 CPU, Flash bellekten 0 beklemeli durum yürütülmesine izin veren Uyarlanabilir gerçek zamanlı hızlandırıcı (ART Accelerator™), 168 MHz'e kadar frekans, bellek koruma ünitesi, 210 DMIPS/1,25 DMIPS/MHz (Dhrystone 2.1) ve DSP talimatları
- 1 Mbyte'a kadar Flash bellek
- 64 KB CCM (çekirdek bağlantılı bellek) veri RAM'i dahil 192+4 KB'a kadar SRAM
- Compact Flash, SRAM, PSRAM, NOR ve NAND belleklerini destekleyen esnek statik bellek denetleyicisi
- LCD paralel arayüz, 8080/6800 modları
- Saat, sıfırlama ve tedarik yönetimi
- 1,8 V ila 3,6 V uygulama beslemesi ve G/Ç'ler
- POR, PDR, PVD ve BOR
- 4 ila 26 MHz kristal osilatör
- Dahili 16 MHz fabrika ayarlı RC (%1 doğruluk)
- Kalibrasyonlu RTC için 32 kHz osilatör
- Kalibrasyonlu dahili 32 kHz RC
- Uyku, Durdurma ve Bekleme modları
- RTC için VBAT kaynağı, 20×32 bit yedek kayıtlar + isteğe bağlı 4 KB yedek SRAM
- 3×12 bit, 2,4 MSPS A/D dönüştürücüler: üçlü iç içe geçmiş modda 24 kanala ve 7,2 MSPS'ye kadar
- 2×12-bit D/A dönüştürücüler
- Genel amaçlı DMA: FIFO'lar ve patlama desteğine sahip 16 akışlı DMA denetleyicisi
- 17'ye kadar zamanlayıcı: 168 MHz'e kadar on iki adet 16 bit ve iki adet 32 bit zamanlayıcı, her biri 4'e kadar IC/OC/PWM veya darbe sayacı ve karesel (artımlı) kodlayıcı girişi ile
- Hata ayıklama modu
- Seri kablo hata ayıklama (SWD) ve JTAG arayüzleri
- Cortex-M4 Gömülü İz Makrohücresi™
- Kesinti yeteneğine sahip 140'a kadar G/Ç bağlantı noktası
- 84 MHz'e kadar 136'ya kadar hızlı G/Ç
- 138'e kadar 5 V toleranslı G/Ç
- 15'e kadar iletişim arayüzü
- 3 × I2C arayüzüne kadar (SMBus/PMBus)
- 4'e kadar USART/2 UART (10,5 Mbit/s, ISO 7816 arayüzü, LIN, IrDA, modem kontrolü)
- 3'e kadar SPI (42 Mbit/s), 2'si dahili ses PLL'si veya harici saat aracılığıyla ses sınıfı doğruluğunu elde etmek için çoklanmış tam çift yönlü I2S ile
- 2 × CAN arayüzü (2.0B Aktif)
- SDIO arayüzü
- Yonga üzerinde PHY ile USB 2.0 tam hızlı cihaz/ana bilgisayar/OTG denetleyicisi
- Özel DMA, çip üzerinde tam hızlı PHY ve ULPI özellikli USB 2.0 yüksek hızlı/tam hızlı cihaz/ana bilgisayar/OTG denetleyicisi
- Özel DMA'lı 10/100 Ethernet MAC: IEEE 1588v2 donanımını, MII/RMII'yi destekler
- 54 Mbyte/sn'ye kadar 8 ila 14 bit paralel kamera arayüzü
- Gerçek rastgele sayı üreteci
- CRC hesaplama birimi
- 96 bit benzersiz kimlik
- RTC: saniyenin altında doğruluk, donanım takvimi
