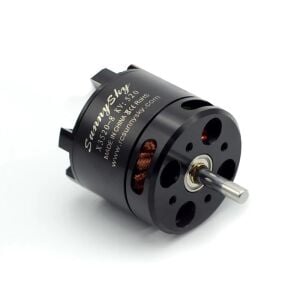

X3520-880KV 1360W 3-4S Fırçasız Rc Uçak Motoru
X3520-880KV 1360W 3-4S Fırçasız Rc Uçak Motoru
X serisi motorlar CNC frezeleme ile işlenir; içi boş tasarımlı görünüm sadece iyi ısı dağılımını garanti etmekle kalmaz, aynı zamanda motor ağırlığını da önemli ölçüde azaltır. Ek olarak, motorların görsel olarak daha güçlü görünmesini sağlar.
Paslanmaz çelik katı mil
Motor mili, Japonya'dan ithal edilen 420 paslanmaz çelik malzemeden yapılmıştır. Isıl işlemden sonra, miller yüksek mukavemet, mükemmel süneklik ve daha iyi bükülme ve kırılma direncine sahip olacak şekilde geliştirilmiştir.
6061-T6 Havacılık alüminyum alaşımı
Üst ve alt kapaklar, yüksek sertliğe ve yüksek uzama mukavemetine sahip yüksek mukavemetli 6061-T6 havacılık alüminyum alaşımından yapılmıştır ve motorların güvenilir performansını sağlar.
İthal NMB rulmanlar
X serisi, Japonya'dan ithal edilen özel NMB mini rulmanlar kullanır; bu da bu motorların daha uzun ömürlü, sessiz ve istikrarlı çalışmasını sağlar.
Elle sarılmış
X motorlarının bobinlerinin tamamı elle sarılmıştır. Bu üretim yöntemi işçilik açısından çok daha maliyetlidir, ancak bobini daha sıkı, düzgün ve daha iyi bobin alanı faktörüyle üretir ve motorların sürekli güç çıkışını artırabilir.
| Stator Diameter | 35mm | Rotor Diameter | 42.5mm |
|---|---|---|---|
| Stator Thickness | 20mm | Shaft Diameter | 5mm |
| No.of Stator Slots | 12 | Body Length (Without Shaft) | 45mm |
| No.of Rotor Poles | 14 | Body Length | 64mm |
| Motor Kv | 880 | Max Lipo Cell | 4S |
| No-load current | 2.0A/10V | ESC | 80-100A |
| Motor Resistance | 15mΩ | Recommended Prop(inch) | APC12*6/APC12*8/APC13*6.5/APC13*8/DXL14*8 |
| Max Continuous Current | 83.8A/30s | ||
| Max Continuous Power | 1360W | ||
| Weight |
200g |
| Prop(inch) | Voltage(V) | Amps(A) | Thrust(gf) | Watts(W) | Efficiency(g/W) | Load temperature in 100% throttle |
|---|---|---|---|---|---|---|
| APC12*6 | 14.8 | 4 | 500 | 59.2 | 8.445945946 | 68℃ |
| 6.6 | 750 | 97.68 | 7.678132678 | |||
| 10 | 1000 | 148 | 6.756756757 | |||
| 13 | 1250 | 192.4 | 6.496881497 | |||
| 17 | 1500 | 251.6 | 5.961844197 | |||
| 20.7 | 1750 | 306.36 | 5.712233973 | |||
| 25.5 | 2000 | 377.4 | 5.299417064 | |||
| 32.5 | 2300 | 481 | 4.781704782 | |||
| 39.7 | 2600 | 587.56 | 4.425079992 | |||
| 47.5 | 3000 | 703 | 4.26742532 | |||
| 16.8 | 3.6 | 500 | 60.48 | 8.267195767 | 74℃ | |
| 6 | 750 | 100.8 | 7.44047619 | |||
| 8.8 | 1000 | 147.84 | 6.764069264 | |||
| 11.7 | 1250 | 196.56 | 6.359381359 | |||
| 15.4 | 1500 | 258.72 | 5.797773655 | |||
| 19 | 1750 | 319.2 | 5.48245614 | |||
| 22.8 | 2000 | 383.04 | 5.2213868 | |||
| 29 | 2300 | 487.2 | 4.720853859 | |||
| 34.8 | 2600 | 584.64 | 4.447181171 | |||
| 43.7 | 3000 | 734.16 | 4.086302713 | |||
| 59 | 3700 | 991.2 | 3.732849072 | |||
| APC12*8 | 14.8 | 4.1 | 500 | 60.68 | 8.239947264 | 72℃ |
| 7.1 | 750 | 105.08 | 7.137419109 | |||
| 10.5 | 1000 | 155.4 | 6.435006435 | |||
| 14.2 | 1250 | 210.16 | 5.947849258 | |||
| 18.4 | 1500 | 272.32 | 5.508225617 | |||
| 23.5 | 1750 | 347.8 | 5.031627372 | |||
| 28.1 | 2000 | 415.88 | 4.809079542 | |||
| 35.3 | 2300 | 522.44 | 4.402419417 | |||
| 45.2 | 2600 | 668.96 | 3.886629993 | |||
| 56 | 3100 | 828.8 | 3.74034749 | |||
| 16.8 | 3.6 | 500 | 60.48 | 8.267195767 | 84℃ | |
| 6.3 | 750 | 105.84 | 7.0861678 | |||
| 9.2 | 1000 | 154.56 | 6.469979296 | |||
| 12.6 | 1250 | 211.68 | 5.905139834 | |||
| 16.3 | 1500 | 273.84 | 5.477651183 | |||
| 20.8 | 1750 | 349.44 | 5.008012821 | |||
| 25.3 | 2000 | 425.04 | 4.705439488 | |||
| 31.6 | 2300 | 530.88 | 4.332429174 | |||
| 40 | 2600 | 672 | 3.869047619 | |||
| 53.5 | 3000 | 898.8 | 3.337783712 | |||
| 70.3 | 3460 | 1181.04 | 2.929621351 | |||
| APC13*6.5 | 14.8 | 3.8 | 500 | 56.24 | 8.890469417 | 75℃ |
| 6.3 | 750 | 93.24 | 8.043758044 | |||
| 9.1 | 1000 | 134.68 | 7.425007425 | |||
| 12.4 | 1250 | 183.52 | 6.811246731 | |||
| 15.9 | 1500 | 235.32 | 6.374298827 | |||
| 19.8 | 1750 | 293.04 | 5.971880972 | |||
| 25 | 2000 | 370 | 5.405405405 | |||
| 30.1 | 2300 | 445.48 | 5.162970279 | |||
| 37.3 | 2600 | 552.04 | 4.709803637 | |||
| 47.6 | 3000 | 704.48 | 4.258460141 | |||
| 58 | 3500 | 858.4 | 4.077353215 | |||
| 16.8 | 3.2 | 500 | 53.76 | 9.300595238 | 90℃ | |
| 5.6 | 750 | 94.08 | 7.971938776 | |||
| 8 | 1000 | 134.4 | 7.44047619 | |||
| 11 | 1250 | 184.8 | 6.764069264 | |||
| 14.3 | 1500 | 240.24 | 6.243756244 | |||
| 17.7 | 1750 | 297.36 | 5.885122411 | |||
| 21.8 | 2000 | 366.24 | 5.460899956 | |||
| 26.9 | 2300 | 451.92 | 5.089396353 | |||
| 32.8 | 2600 | 551.04 | 4.718350755 | |||
| 42.5 | 3000 | 714 | 4.201680672 | |||
| 52.4 | 3500 | 880.32 | 3.975826972 | |||
| 64.4 | 4000 | 1081.92 | 3.697131026 | |||
| 70.2 | 4280 | 1179.36 | 3.629086962 | |||
| APC13*6.5 | 14.8 | 4 | 500 | 59.2 | 8.445945946 | 85℃ |
| 6.7 | 750 | 99.16 | 7.563533683 | |||
| 10 | 1000 | 148 | 6.756756757 | |||
| 13 | 1250 | 192.4 | 6.496881497 | |||
| 17.6 | 1500 | 260.48 | 5.758599509 | |||
| 21.7 | 1750 | 321.16 | 5.448997384 | |||
| 26.6 | 2000 | 393.68 | 5.080268238 | |||
| 33.2 | 2300 | 491.36 | 4.680885705 | |||
| 40 | 2600 | 592 | 4.391891892 | |||
| 55.2 | 3000 | 816.96 | 3.672150411 | |||
| 66.3 | 3550 | 981.24 | 3.617871265 | |||
| 16.8 | 3.4 | 500 | 57.12 | 8.753501401 | 3min 94℃ | |
| 5.7 | 750 | 95.76 | 7.832080201 | |||
| 8.6 | 1000 | 144.48 | 6.9213732 | |||
| 11.7 | 1250 | 196.56 | 6.359381359 | |||
| 15.3 | 1500 | 257.04 | 5.8356676 | |||
| 18.8 | 1750 | 315.84 | 5.540780142 | |||
| 23.8 | 2000 | 399.84 | 5.0020008 | |||
| 29 | 2300 | 487.2 | 4.720853859 | |||
| 35.7 | 2600 | 599.76 | 4.33506736 | |||
| 48 | 3000 | 806.4 | 3.720238095 | |||
| 59.2 | 3500 | 994.56 | 3.519144144 | |||
| 75.4 | 4000 | 1266.72 | 3.157761778 | |||
| 81 | 4300 | 1360.8 | 3.159905938 | |||
| XDL14*8 | 14.8 | 3.7 | 500 | 54.76 | 9.130752374 | 3min 98℃ |
| 6.4 | 750 | 94.72 | 7.918074324 | |||
| 9.3 | 1000 | 137.64 | 7.265329846 | |||
| 12.7 | 1250 | 187.96 | 6.650351139 | |||
| 16.7 | 1500 | 247.16 | 6.068943195 | |||
| 20.7 | 1750 | 306.36 | 5.712233973 | |||
| 25.3 | 2000 | 374.44 | 5.341309689 | |||
| 31.6 | 2300 | 467.68 | 4.917892576 | |||
| 39.2 | 2600 | 580.16 | 4.481522339 | |||
| 49.9 | 3000 | 738.52 | 4.062178411 | |||
| 66.8 | 3500 | 988.64 | 3.540216864 | |||
| 83.8 | 3920 | 1240.24 | 3.160678578 |
