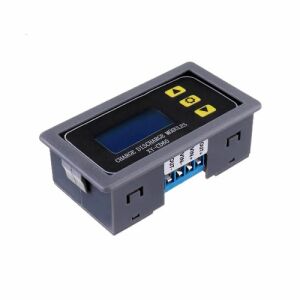

XY-CD60 Pil Aşırı Şarj Deşarj Kontrol Modülü
Lityum Lipo Batarya Kurşun Asit Akü Koryucu DC 6-60V Panel Tip Kutu Aşırı Deşarj Aşırı Şarj Koruma Devresi
Ürünün temel olarak 2 işlevi bulunur. Batarya şarj ve deşarj işlemlerini kontrol eder. Pilinizin siz farketmeden zarar görmesini engeller.

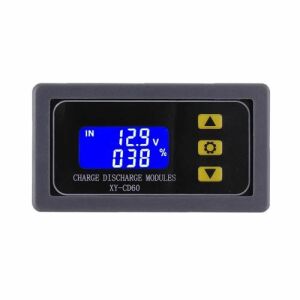

Şarj Modu P-1: Cihaza bağlı akünün şarj edilmesini kontrol eder. Lcd de IN yazısı şarj modunda olduğunuzu gösterir.
Şarj için alt ve üst değerler girilir. Şarj edilecek pilin voltaj seviyesi bu üst değerden daha düşükse röleyi açarak, giriş beslemesinden gelen voltaj ile akü şarj edilmeye başlanır. Akü voltajı üst değeri geçtiğinde, aküyü korumak için giriş beslemesinin bağlantısını kapatarak şarjı sonlandırır.
Bu pilin şarj üst değerini sizin bilmeniz gerekmektedir. Pilinizin durumuna göre şarjın kesilmesi gereken voltaj değerlerini üreticiden yada satıcıdan öğrenmeniz gerekmektedir. Pil voltajının yüzdelik gösterim oranı sizin girdiğiniz alt ve üst değerlere göre belirlenir.
Hesap formülü: V/(UP-DOWN).

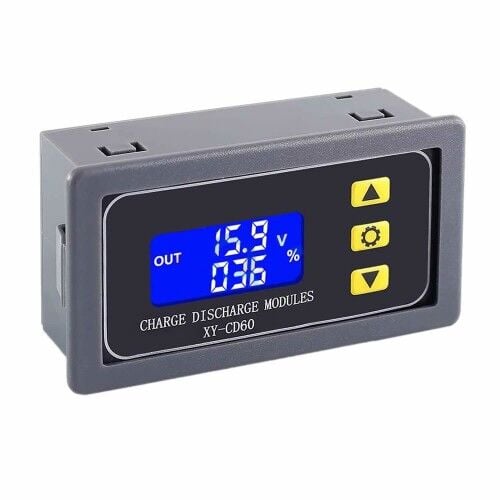

Deşarj Modu P-2: Cihaza bağlı akünün yük ile kullanımını kontrol eder. Lcd de OUT yazısı deşarj modunda olduğunuzu gösterir.
Piliniz ile bir lamba, motor vs. sürerek kullanma durumuna, pil deşarj adı verilir. Pillerin deşarj işlemi sırasında kapasiteleri azalmaya başladığında çok hızlı bir şekilde voltajları düşer. Bu azalma çok hızlı gerçekleşirken pilde de fiziksel olarak bozulmalar oluşur. Bu sebeple mesela %10-20 seviyelerine kadar kullandığınız bir pili %0’a kadar tüketmemeniz şarttır. Pillerin kullanıcıların farkında olmadan tükenmesi durumu ile sık sık karşılaşılmaktadır örneğin; araba akülerinin bitmesi. Bu durum sıklıkla karşımıza çıksa da bunu engellememiz akünün kullanım ömrü için çok gereklidir.
Bu açıklamadan sonra bu ürünün deşarj işlemindeki kullanımını anlatalım. Cihaz ayarlarında deşarj için bir alt limit belirtmenizi gerekmektedir. Bu limit üstündeyken, kart pilin yükü sürmesine izin verir. Bu limit altına düştüğünde pilin zarar görmemesi için rölesini kapatarak pilin tamamen boşalmasını engeller. Deşarj işlemi sırasında gösterge ledi ile durumu izleyebilirsiniz.
UYARI: Bu kart pilin şarj ve deşarj işlemlerinin otomatik olarak kontrol edilmesini sağlar. Bu cihaza pili şarj etmek için ayrıca akım kontrollü pil şarj kartı bağlanması gerektiğini unutmamalısınız. Direkt olarak bir adaptör ile pil şarj işlemi yapılmamalıdır. Bu kart sadece pil voltajını izleyerek daha kaba bir şarj kontrolü sağlar. Gerçek şarj kontrolü pil şarj akımlarının izlenebildiği cihazlar tarafından yapılmalıdır. Ancak kullanıcılar genelde adaptörler ile pilleri basit olarak şarj etme eğilimindedir. Kullanıcılar adaptör kullanacak bile olsa bu tip bir kart kullanmaları halinde, kritik pil zarar görme durumlarından korunmuş olacaklardır.
Kullanımı:
UP:
1- Up tuşuna kısa basmak % ve zaman olarak pilin kullanım bilgisini gösterir.
2- Up tuşuna 5 saniyeden uzun basmak ürünü şarj deşarj modları arasında değiştirmeyi sağlar. IN şarj modudur. OUT deşaj modudur.
SET:
1- Set tuşuna kısa basmak bulunduğu moddaki parametreleri ( Alt ve üst değerleri ) gösterir.
2- Set tuşuna uzun basmak bu parametreleri değiştirmenizi sağlar. Şarj deşarj moduna göre ilgili ayarları yaparsınız.
DOWN:
1- Down tuşuna kısa basmak röleyi açıp kapatır. ( Tehlike durumlarında kullanılır.)
2- Down tuşuna uzun basmak lcd arka ışığını ayarlar.
Tüm ayarlar yapıldıktan sonra SET tuşuna uzun basılarak ayarlar kaydedilir ve ayar menüsünden çıkılır. Tekrar bir ayar yapmak isterseniz yeniden uzun basarak ayar menüsüne girmeniz gerekecektir.
Uyarılar:
Cihazda 10A röle bulunmaktadır. Ancak sürekli yüksek akımlı şarj yada yük sürülmesi rölenin kontaklarının yapışmasına sebep olabilir. Bu sebeple 5A üstünde uzun süre çalıştırmamalısınız.
Bu cihaz voltaj dönüşümü yapmaz. 48V besleme bağlayıp, 12v pili şarj için, voltajın cihaz tarafından düşürüleceğini varsaymayın. Bu cihaz sadece röle anahtarlaması yapar. Belirlediğiniz sınırlar içerisinde pil şarjın veya yükün sürülebilmesini sağlar.
Ayarlar yapılıp çıkıldıktan sonra düşük voltaj limiti yüksek voltaj limitinden daha yüksek ise cihaz ERR yazarak ayarlarda hata olduğunu bildirir. Ayarları düzeltmeniz gerekir.
Üründe aynı zamanda zamana bağlı işlemlerde yaptırabilirsiniz. 0-999 saniye arasında değişecek işlemler yaptırılabilir. Mesela ürün açıldıktan on saniye sonra yükü sürsün gibi bir ayar yapılabilir…
Özellikler:
Model: XY-CD60
Çalışma voltajı: DC 6V / 60V ( Pil voltajı maksimum 48V olabilir )
Çalışma akımı: 5A
Pil şarj kontrol modu ( Pil şarjı sadece voltaj seviyelerine göre takip eder. Ayrıca pil şarj ürününe sahip olmanız gerekmektedir. )
Pil deşarj kontrolü
Çift çalışma modu
Yüksek çözünürlüklü büyük lcd gösterge ekran
3 Adet menü ayar butonu
Aşırı şarj koruması
Aşırı deşarj koruması
Şarj ve deşarj zaman ayar desteği
Otomatik algılama parametreleri
Güç tasarrufu mod desteği
Otomatik pil algılama
Akü voltajını yüzde ve çalışma süresi .
[Şarj Kontrolü P-1 Modu]
Giriş terminaline akü için kullanılan DC 6V-60V şarj cihazını bağlayın.
Çıkış terminaline 1 adet DC 6-60V akü bağlayın. Akü gereksinimleri karşılamıyorsa 0,00V ve nbE görüntülenir.
Akü voltajı Alt Limit Voltaj Değeri AŞAĞI'dan düşükse çıkış açılır ve giriş şarj cihazı aküyü şarj etmeye başlar.
Akü voltajı Üst Limit Voltaj Değeri AŞAĞI'dan yüksekse çıkış kapanır ve giriş şarj cihazı aküyü şarj etmeyi durdurur.
Şarj sırasında IN sembolü yanıp söner.
Destek ayar parametresi:
Üst Limit Voltaj Değeri UP: Akü maksimum voltajı. Bu değeri aşarsa aküyü şarj etmeyi durdurun. Bu aynı zamanda aşırı şarj koruması voltaj değeridir.
Alt Limit Voltaj Değeri AŞAĞI: Akü için izin verilen minimum voltaj. Akü voltajı bu değerden düşük olduğunda aküyü şarj etmeye başlayın.
Şarj Süresi OP:
Akü şarj süresini ayarlayın.
OP parametre değeri 00:00'dan büyük olduğunda şarj süresi kontrol fonksiyonunu AÇIN. Minimum ayar süresi değeri 1 dakikadır.
00:00 olarak ayarlanırsa OP kontrolünü KAPATIN.
Şarjı başlatmak için çıkışı açtığınızda zamanlayıcıyı başlatın.
Zamanlama tamamlandığında modül, şarj işlemini tamamlamak için çıkışı KAPATIN.
Akü voltajı Alt Limit Voltaj Değeri'nin altındaysa ve H:ER yanıp sönüyorsa, modül şarj süresi kontrol fonksiyonunu otomatik olarak KAPATIR; bu, zaman parametresi ayarının uygun olmadığı anlamına gelir. Bu, yetersiz şarj anlamına gelir ve aküyü şarj etmeye devam etmeniz gerekir. Yanıp sönmeyi durdurmak için herhangi bir tuşa basın.
Devre dışıysa, şarj süresini kaydedin ve görüntüleyin. SET düğmesine kısa basıldığında Şarj Süresi OP. Bir sonraki şarjda ise süreyi temizleyin veya şarj süresi görüntüleme arayüzünden çıkın.
Gecikme Süresi DOP'u AÇIN: İlk ve ikinci şarj arasındaki gecikme aralığını ayarlayın. Zaman aralığı 0-999 saniyedir.
[Deşarj Kontrolü P-2 Modu]
Giriş terminaline 1 adet DC 6-60V akü bağlayın.
Çıkış terminaline uygun yükü bağlayın. Çıkış voltajının aküyle aynı olduğuna dikkat edin.
Akü voltajı Üst Limit Voltaj Değeri UP'tan fazlaysa çıkış açılır ve akü deşarj olmaya başlar.
Akü voltajı Alt Limit Voltaj Değeri UP'tan düşükse çıkış kapanır ve akü deşarj olmaya başlar.
Deşarj sırasında OUT sembolü yanıp söner.
Destek ayar parametresi:
Üst Limit Voltaj Değeri UP: Akü deşarjına izin vermek için eşik değeri.
Alt Limit Voltaj Değeri UP: Akü için izin verilen minimum voltaj.
Akü voltajı bu değerden düşük olduğunda deşarjı durdurun.
Aynı zamanda aşırı deşarj koruma voltaj değeridir.
Deşarj Süresi OP:
Akü deşarj süresini ayarlayın.
OP parametre değeri 00:00'dan fazla olduğunda deşarj süresi kontrol fonksiyonunu AÇIN. Minimum ayar süresi değeri 1 dakikadır.
00:00 olarak ayarlanırsa OP kontrolünü KAPATIN.
Deşarjı başlatmak için çıkışı açtığınızda zamanlayıcıyı başlatın.
Zamanlama tamamlandığında modül, deşarj işlemini tamamlamak için çıkışı kapatır.
Modül, akü voltajı Üst Limit Voltaj Değeri UP'tan fazlaysa ve H:ER yanıp sönüyorsa, deşarj süresi kontrol fonksiyonunu otomatik olarak kapatır; bu, zaman parametresi ayarının mantıksız olduğu anlamına gelir. Yanıp sönmeyi durdurmak için herhangi bir tuşa basın.
Devre dışıysa, deşarj süresini kaydedin ve görüntüleyin. SET düğmesine kısa basıldığında Deşarj Süresi OP. Bir sonraki deşarjda ise zamanı silin veya deşarj süresi görüntüleme arayüzünden çıkın.
AÇILMA Gecikme Süresi DOP: Birinci ve ikinci deşarj arasındaki gecikme aralığını ayarlayın. Zaman aralığı 0-999 saniyedir.
Deşarj Açma Zorunlu Başlatma Süresi FOP:
Bu fonksiyon, cihazın aniden başlamasını önlemek ve akü voltajını, Alt Limit Voltaj Değeri'nden düşük olacak şekilde azaltmak için kullanılır ve bu da modülün çıkışı otomatik olarak kapatarak akünün düzgün bir şekilde deşarj olmamasına neden olur.
Deşarj Açma Zorunlu Başlatma Süresi fonksiyonu etkinleştirildiğinde, modül akü voltajını tekrar kontrol eder.
