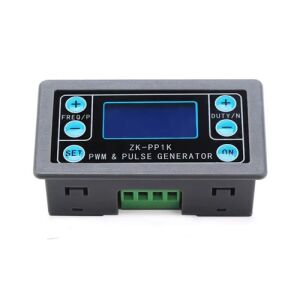

ZK-PP1K Sinyal Jeneratörü
320,00 TL + KDV
Kategori
Stok Kodu
DXUTQU5SEA
Fiyat
320,00 TL + KDV
KDV Dahil Fiyat
384,00 TL
Çift Modlu 1 kanallı 1Hz-150KHz PWM Pulse Frekansı Ayarlanabilir Görev Döngüsü
Ürün sadece sinyal üretir. Akım basmaz. Akım kapasitesi 30mA dir. Büyük güçte yükler için çıkışa yük kaldırabilen devreler bağlanması gerekmektedir.
1-150khz arasında kare dalga üretici modül. 2 Adet frekans ayarlama butonu bulunmaktadır. 2 Adette duty ayarlama butonu bulunur. Pwm ve Puls modu olmak üzere 2 modu bulunmaktadır. Pek çok elektronik uygulamada ihtiyaç olan pwm sinyallerinin oluşturulması yada pals sinyallerinin kolayca oluşturularak kullanabilme imkanı verir. Panel tip kutusu ile kolay montalama imkanı vardır. Büyük gösterge lcd ekranı ile okuması ve kullanımı çok kolaydır.
Özellikler:
Model: ZK-PP1K
Besleme: DC 3.3V / 30V
Besleme ters bağlantı koruması

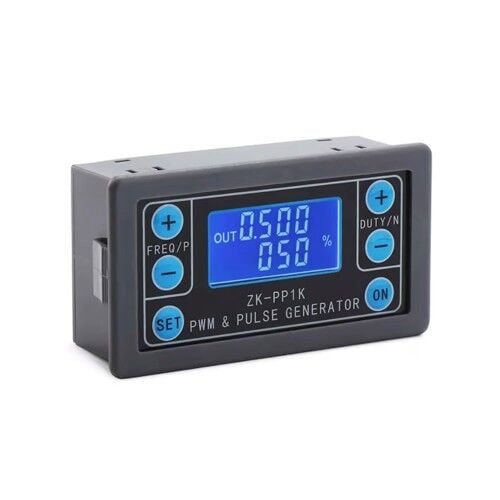

Kaliteli büyük lcd ekran gösterge
1 Kanal sinyal çıkışı
Pwm yada Pulse modunda çalışabilme
Frekans aralığı 1Hz / 150KHz
Frekans ayarlama fonksiyonu
Duty ayarlama fonksiyonu
Ayarların hafızada kayıt edilmesi

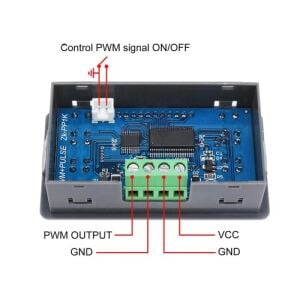

Çıkış Akımı: 30mA
Duty aralığı : % 0 / 100
Kare dalga sinyal jeneratörü
Gecikme zamanı:0.000s~9999s
Puls genişliği:0.000s~9999s
Pwm ayarı
Frekans hassasiyeti: %2
Zaman hassasiyeti:1ms
RS232 TTL haberleşme hızı 9600bps
Çalışma sıcaklığı : -20C / +70C

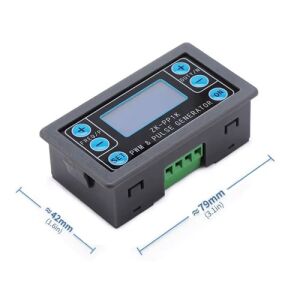

Ölçüler: 79mm x 43mm x 26mm
Ağırlık: 42gr
Kullanımı: ( Açıklama PP2 ürününden alınmıştır. Bazı farklılıklar olabilir. )
Kısaca kullanımını anlatmak gerekirse; 2 çalışma modu vardır. Pwm Modu ve Pals modu.
Set tuşuna kısa basıldığında çıkışı açıp kapatma işlemi gerçekleştirilir. Sol tarafta Out yazısı var ise çıkışa sinyal aktarımı yapılmaktadır.
Pwm modu: Frekans ve duty parametreleri ayarlanabilmektedir. Lcd de % işareti görüldüğü durumda pwm modunda olduğunu anlayabilirsiniz. Frekans 150khz ile 0 hz arasında ayarlanabilir. Burada ayarlanan hızda çıkış mosfeti açılıp kapanır. Bu işlem normal olarak yük üzerinde bir kare dalga oluşmasına sebep olur. Bu kare dalganın duty ( dolu boş ayarı ) ayarlanabilmektedir..Duty için örnek vermek gerekirse; 1 hz 50 duty de 0.5 sn acık kalır 0.5 saniye kapalı kalır...
Pals modu: Pwm modunda iken set tuşuna 6 saniye basarsanız pals moduna geçer. Ekranda sağ tarafta % simgesi gözükmüyorsa cihaz pals modunda çalışmaktadır. Üst kısımdaki sayı “on/açık” zamanı alt kısımdaki zaman “off/kapalı” zamanıdır. Çıkışı belli sürelerle açık kapalı durumuna almaya yaramaktadır. 1-1 ayarlanmış durumunda; cihaz 1 saniye çıkışı açar, 1 saniye kapalı tutar. Temel olarak her 2 modun da yüke etkisi aynıdır. Fakat pals modundaki ek gecikme ve döngü ayarları sayesinde cihazı bir tür programlanmış sinyal üretecine çevrilmektedir.
Pals modunda iken set tusuna 2 saniye basılı tutup bırakırsanız gecikmeli başlangıç ayarlarına girersiniz. Gecikme ayarlarından çıkmak için 2 sn daha set tuşuna basılır. Üstteki sayı gecikme süresidir. Alttaki sayı gecikme döngü sayısıdır. ---- olarak bırakırsanız sonsuz döngülü çalışacaktır. Üst kısımda 2.5 ve alt kısımda 5 ayarlarsanız; 2,5sn bekleyerek plas modu çalıştırır. Ve pals mod ayarlarını 5 kere uygular.
Paket İçeriği:
1 Adet ZK-PP1K Sinyal Jeneratörü
